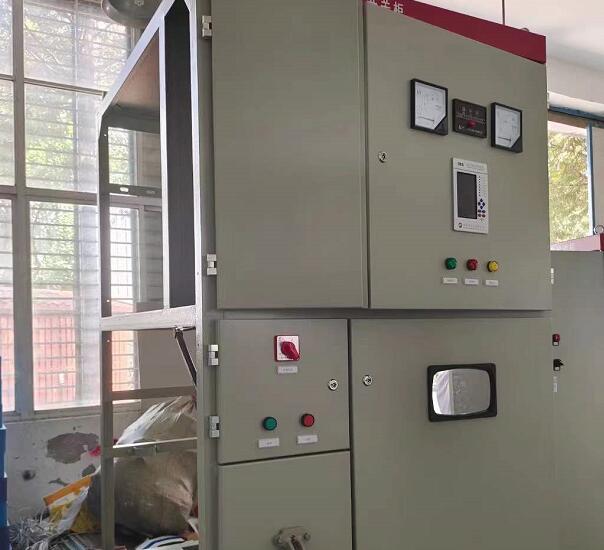

現在常用的高壓無功補償裝置通常是裝在一個獨立的電柜內，因此也叫無功補償柜。無功補償裝置按補償負荷的電壓可以分為高壓無功補償裝置和低壓無功補償裝置，比如一個企業的變壓器出線電壓10KV,所帶負荷有高壓電機、變壓器等比較多，無功功率損耗大，需要提高功率因數，就需要一組電容器柜來降低無功功率，提高功率因數，這臺電容器柜就叫高壓無功補償裝置，如果這個10KV的電壓還接入了一臺10KV/0.4KV的變壓器，這臺變壓器帶了很多低壓電機等設備，這里的功率因數也比較低，需要增加無功補償裝置，那么這組無功補償裝置柜就叫低壓無功補償裝置。

   如果按無功補償接入的對象又可以分為集中無功補償裝置和就地?zé)o功補償裝置，集中無功補償裝置顧名思義就是把很多負載設備集中進行無功補償，由于所有的用電負荷都是從配電室出去的，那么集中無功補償裝置也放在配電室，并聯在母線上，補償線路上所有的感性設備和線路損耗，集中無功補償裝置一般是由若干臺電容器柜拼在一起組成，計算好需要補償?shù)目側萘亢?，再考慮到需要分成幾組，由于集中補償?shù)目側萘靠赡軙容^大，一臺電容裝置可能無法裝下那么多電容器和其他元件，所以需要分成幾路，每一臺電容器柜的容量可以做成一樣大，當然也可以做成不一樣大，這樣有利于分別組合投切；就地?zé)o功補償裝置是直接并聯在負載設備上，用得最多的場合就是大功率電機，功率較大的電機無功功率損耗大，把電機的功率因數提高了，線路上的功率因數自然也就提高了，同樣起到無功補償?shù)哪康摹?/span>

   無功補償裝置是指起補償作用的電柜，現在用的主要有高壓電容無功補償裝置，低壓電容無功補償裝置，進相器等，由于很多電氣設備要消耗大量的無功功率，所以大多工礦企業都需要用到無功補償裝置，無功補償裝置的作用是把用電設備或者線路的功率因數補償?shù)?.9以上1以下。
