、概述

GGD型低壓成套開關設備是根據能源部門

、廣大電力用戶及設計部門的要求

，本著安全、經濟

、合理

、可靠的原則而設計的新型低壓配電柜

。產品具有分?jǐn)嗄芰Ω?div id="m50uktp" class="box-center"> ，動熱穩定性好，結構新穎

、合理

、電氣方案切合實際，系列性

、適用性能強

、防護等級高等特點。適用于發電廠

、變電站

、廠礦企業等電力用戶作為交流50Hz額定工作電壓380V，額定工作電流至3150A的配電系統中

，作為動力

、照明及配電設備的電能轉換、分配與控制之用

。

GGD型低壓配電柜符合IEC439《低壓成套開關設備和控制設備》

，GB7251.1-2005《低壓成套開關設備》等標準。

二

、使用環境

1.使用地點的海拔高度：≤2000m

。（特殊要求協商定貨）

2.周圍環境溫度：–25℃～+40℃。

3.相對濕度：200C時不超過90%

。

4.室內安裝

，通風良好；無凝露

；無易燃

、易爆、腐蝕性氣體

；無導電性塵埃的地方

。

5.安裝地點無劇烈振動和沖擊的地方。

6.設備安裝時與垂直面的傾斜度不超過5度

。

三

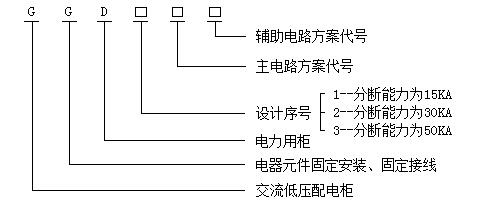

、型號說明

四、結構特點

、GGD型交流低壓配電柜的柜體采用通用柜的形式

，構架用8MF冷彎型局部焊接組裝而成

，構架零件及專用配套用零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量

。通用柜的零部件按模塊原理設計

，并有20模的安裝孔，通用系數高

?div id="4qifd00" class="flower right">

？梢允构S實現現予生產。既縮短了生產制造周期

，也提高了工作效率

。

2、GGD柜設計時充分考慮到柜體運行中的散熱問題

。在柜體上下兩端均有不同數量的散熱槽孔補充進柜

，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的

。

、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸

，使整體美觀大方

，面目一新。

、柜門用轉軸式活動鉸鏈與橫架相連

，安裝、拆卸方便

。門的折邊處均嵌有一根山型橡塑條

，開門時門與橫架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞

，也提高了門的防護等級

。

5、裝有電器元件的儀表門用多股軟銅線與構架相連

。柜內的安裝件與構架間用滾花螺釘連接

，整柜構成完整的接地保護電路。

、柜體面漆選用聚脂桔形烘漆

。附著力強，質感好

。整體呈亞光色調

，避免了眩目效應，給值班人員創造了較舒適的視覺環境

。

、柜體的頂蓋在需要時可拆除

，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環

，用于起吊和裝運

。

8、柜體的防設等級為IP30

，用戶也可根據使用環境的要求在IP20～IP40之間選擇

。

9、母線夾由高強度

、高阻燃型PP0合金材料熱塑成型

，絕緣強度高

、自熄性能好

，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾

。絕緣支撐是套筒式模壓結構

，在設備使用壽命期間不會降低設備的機械強度和介電強度。

五

、技術參數及方案

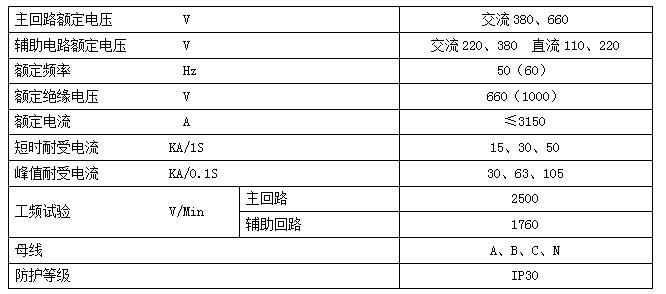

、基本技術參數

2、主回路方案

GGD柜的主電路設計了129個方案

，共298個規格（不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格）

其中GGD1型

，49個方案，123個規格

；GGD2型

，53個方案，107個規格

；GGD3型

，27 個方案，68個規格

。

主電路方案識征求了廣大設計

，使用部門的意見選編的，增加了發電廠需要的方案

，額定電流增加至3150A

，適用2000kVA及以下的配電變壓器選用。

此外

，為適應無功補償?shù)男枰?div id="jfovm50" class="index-wrap">，設計了GGJ1，GGJ2電容補償柜

，其主電路方案4個

，共12個規格

。

3、輔助電路方案

輔助電路的設計分供電方案和發電廠方案兩部分

。GGD柜內有足夠的空間安裝二次元件

，同時開發研制了專用的LMK3型電流互感器以滿足發電廠和特殊用戶附設繼電器保護時的需要。

、電器元件的選擇

（1）GGD柜主要采用國內已能批量生產的較的電器元件

，如ME、CW1等

，同時也可選用進口元件

。

（2）HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的而設計的專用元件。它改變了機構的操作方式

。保留了老產品的優點

，是一種實用新型的電器的元件。

（3）如設計部門根據用戶需要

，選用性能更優良

，技術更的新型電器元件時，因GGD柜具有良好的安裝靈活性

，一般不會因更新電器元件造成和安裝方面的困難

。

（4）為進一步提高主電路的動穩定能力。設計了GGD柜專用ZMJ型組合式母線夾和絕緣支撐件

。母線夾由高強度

。高阻燃型PPO合金材料材料熱塑成型，絕緣強度高

，自熄性能好

，結構獨特，只需調整積木式間塊即可方便地組合成單母線夾

，絕緣支撐是套筒式模壓結構

，成本低，強度高

，解決了老產品爬電距離不夠的缺陷

。

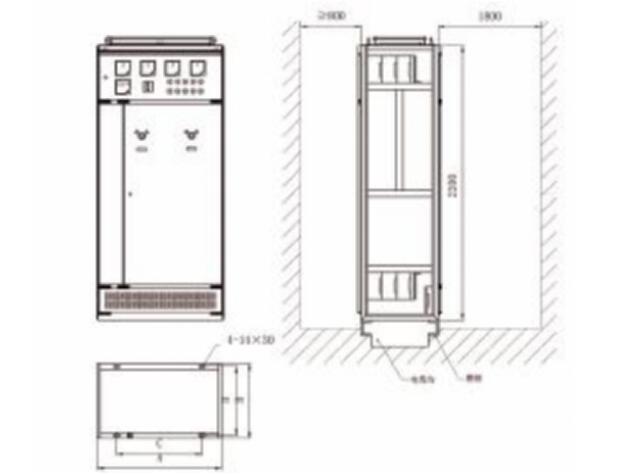

六、外形尺寸

型號	高	寬	深
GGD1 、GGD2	2200	600 、800、1000	600
GGD3	2200	800 、1000 、1200	600、800

注：用戶可以根據需要將四個柜寬(600

、800

、1000

、1200)與兩種柜深(600、800)任意組合

。訂貨時需寫明外形尺寸

。

七、產品維護

、產品在安裝完畢后

，投入運行前需進行如下項目的檢查與實驗：

（1）檢查柜體被復層漆膜有無脫落，柜內是否干燥

、清潔

。

（2）電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象

。

（3）主要電器的通斷是否可靠

、準確。輔助接點的通斷是否可靠準確

。

（4）儀表指示與互感器的變化及極性是否正確

。

（5）母線連接是否良好，其絕緣支撐件

、安裝件及附件是否裝牢固可靠。

（6）輔助接點是否符合要求

，熔斷器的熔芯規格選用是否正確

，繼電器的整定值是否符合設計要求，動作是否準確

。

（7）電路的接點是否符合電氣原理圖要求

。

（8）保護電路系統是否符合要求。

（9）用500伏兆歐表測量絕緣電阻值不低于1兆歐

。

、使用注意事項

（1）本產品為不靠墻安裝，單面(正面)操作

，(如用戶要求

，可按雙面操作設計生產，同時可增加饋電回路數)

，雙面開門維修的低壓配電柜

，產品的維修道及柜門，必須經考核合格的人員方可進入或開啟進行操作

、檢查和維修

。

（2）空氣斷路器，經多次合

、分后

，會使主觸頭局部燒傷和產生炭類物質

，使接觸電阻增大，定期對空氣斷路按其使用說明書進行維護和檢修

。

（3）經過安裝和維修后

，必須嚴格檢查各回路之間、功能單元之間的隔離狀況確已恢復

，以本裝置良好的功能分隔性

，防止出現故障擴大。

（4）各母線的連接應良好

，絕緣支撐件

、安裝件及其它附件安裝應牢固可靠。

（5）檢查接地回路各部分的情況

，如接地觸頭

、主接地線及過門接地線等等，裝置的各裸露導電部件之間以及它們與保護接地回路之間的電氣連續性

。

八

、訂貨須知

用戶訂貨時應提供以下資料：

1.產品的全型號(包括主電路方案號和輔助電路方案號)

2.主電路單線系統圖及主母線規格。

3.輔助回路原理圖

。

4.柜內電器元件的型號

、規格、數量

。

5.柜外殼的防護等級（IP30或IP40）及柜體顏色

。

6.母線槽相對于柜體（不包括門厚）和墻厚尺寸。

7.其它與產品正常使用條件不符的特殊要求

。
